在滚塑成型工艺链中，加热烧结阶段往往被视为技术核心——粉料熔融、气泡消除、熔体均化，每一步都关乎成型成败。然而，冷却阶段的价值长期被低估，多数工厂将其简化为"等它凉下来"的被动等待，操作工凭手感决定何时开模，风冷和水冷开关全凭经验一通到底。

这种粗放管理掩盖了一个事实：冷却工艺对产品的最终性能影响，远比很多人想象的要大，包括制品的刚性韧性、尺寸稳定性、变形程度，甚至使用寿命。

随着滚塑制品向大型化、高精度、高性能方向升级，原本被忽视的冷却工序，已然成为把控产品合格率、统一产品性能的核心变量。今天我们结合实操经验，全方位拆解滚塑冷却工艺的底层逻辑、冷却方式、分段管控要点及实操避坑技巧。

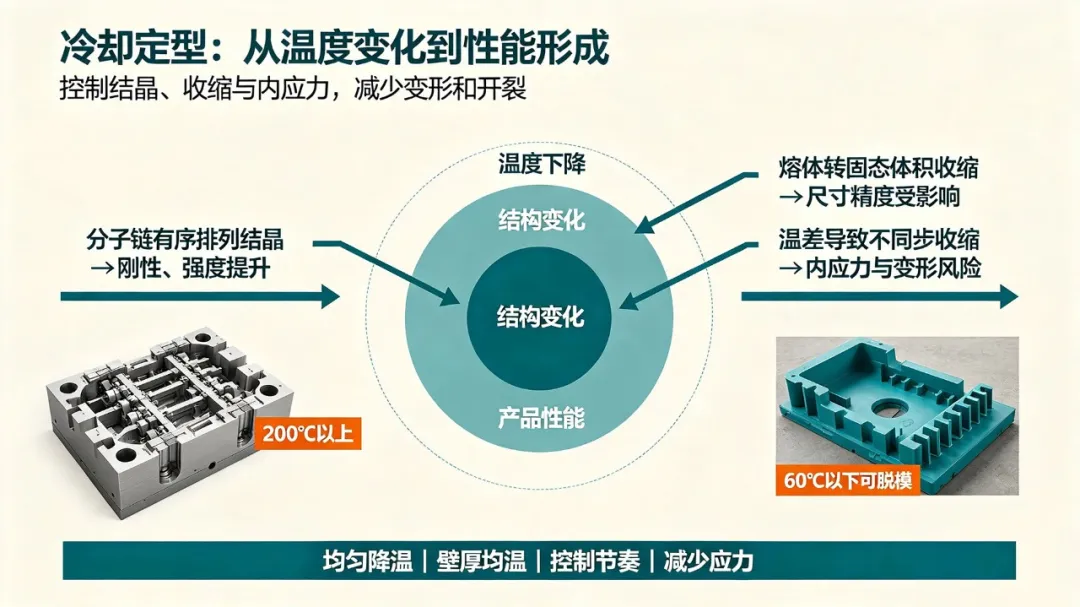

一、冷却不止是降温，更是定型产品性能的核心环节

模具从加热炉移出后，内部塑料熔体温度普遍在180℃以上，需降温至70℃以下方可脱模。整个冷却过程中，聚合物内部会发生一系列微观变化，直接锁定产品最终性能，核心包含三大维度：

1、分子链有序排列结晶，彻底定型制品的刚性、强度等核心力学性能；

2、熔体向固态转变产生体积收缩，冷却节奏直接决定收缩是否均匀，影响产品尺寸精度；

3、温差导致不同步收缩，产生的内应力会被“冻结”在制品内部，埋下变形、开裂隐患。

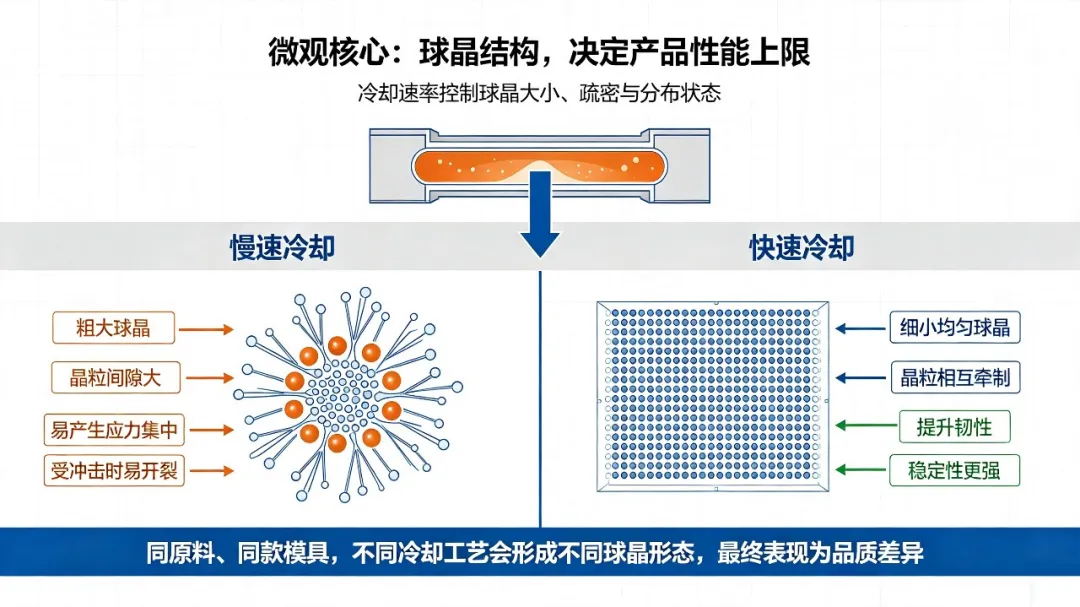

微观核心：球晶结构，决定产品性能上限

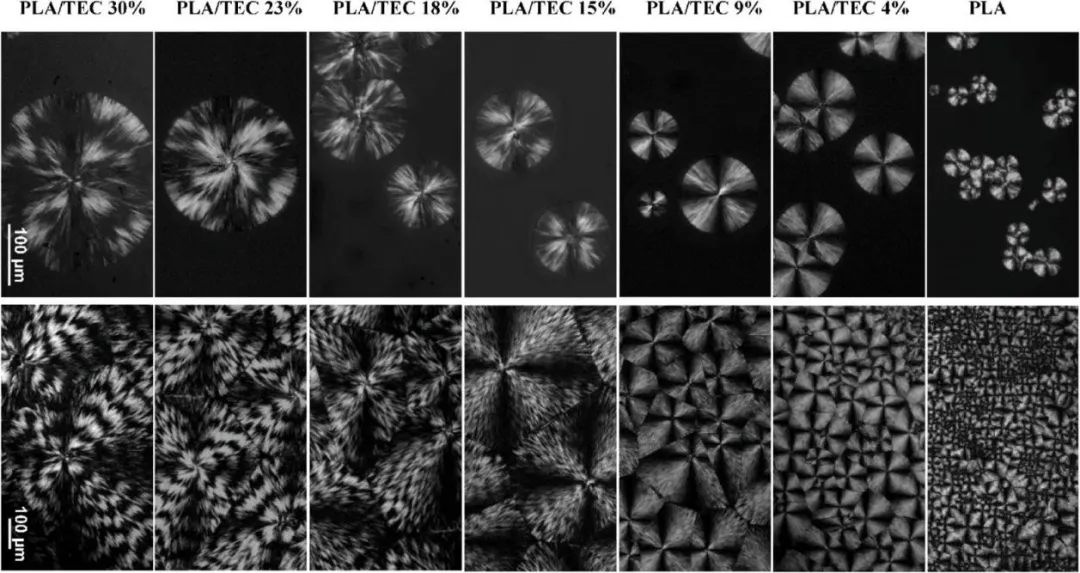

冷却过程中，塑料内部会生成微小的球晶颗粒，球晶的大小、疏密、分布状态，是同款原料、同款模具、不同冷却工艺出现品质差异的根本原因。慢速冷却会形成粗大球晶，晶粒间隙易产生应力集中，产品受冲击时极易开裂；快速冷却可形成细小、分布均匀的球晶，晶粒相互牵制，大幅提升材料韧性与稳定性。

受球晶成型规律影响，冷却速率与产品性能呈此消彼长的跷跷板关系，无通用标准参数，必须结合产品使用场景匹配工艺。

如果把加热工序比作“将原料煮熟”，冷却工序就是“定型口感品质”的关键。相同原料、相同模具、相同加热参数下，冷却工艺的差异，会直接产出合格品与废品两种截然不同的结果。

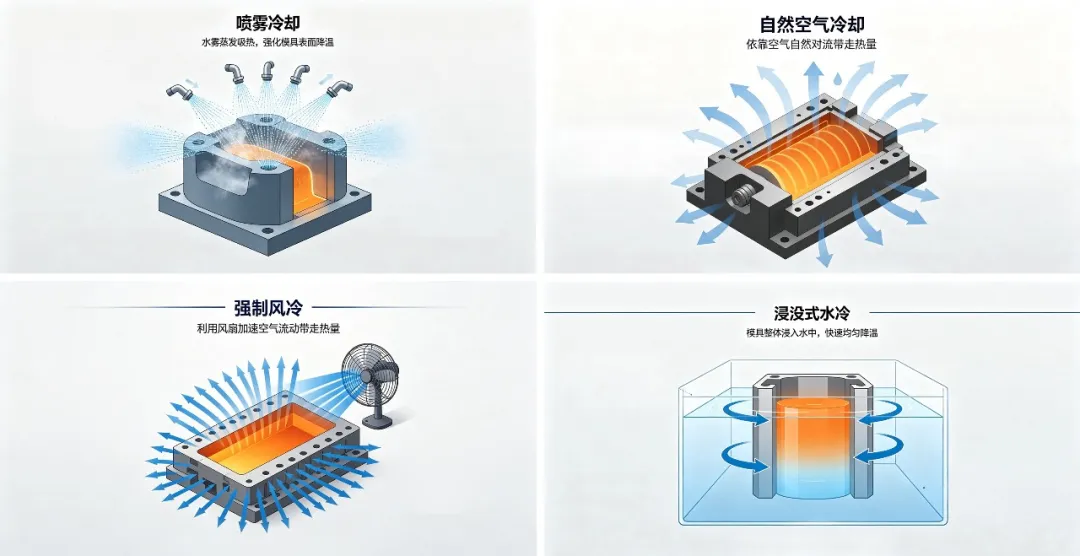

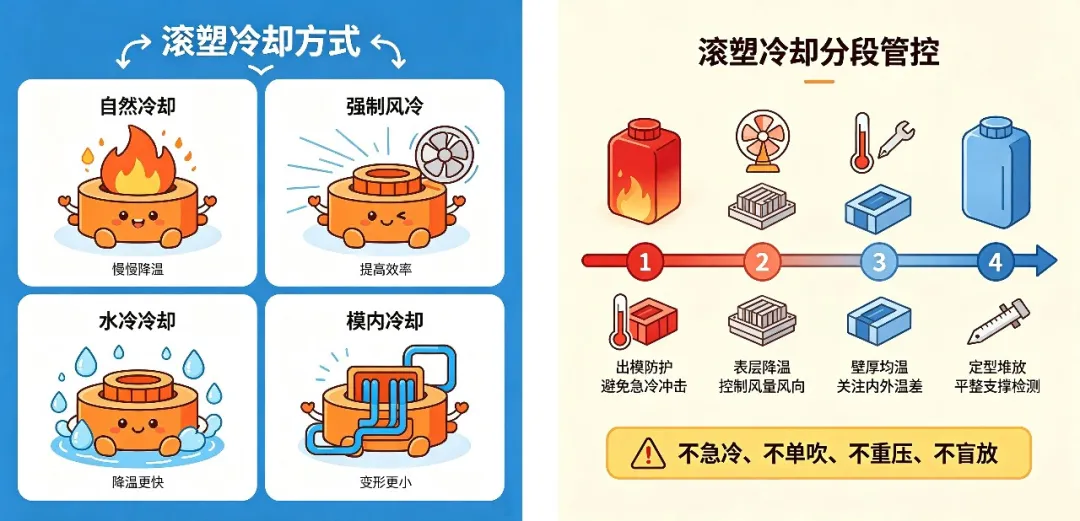

二、四大主流冷却方式：特性、优劣与适配场景全覆盖

目前滚塑行业通用自然空气冷却、强制风冷、喷雾冷却、浸没式水冷四种方式，各类方式冷却效率、产品效果、适配场景差异显著，实操中需按需选用：

1、自然空气冷却

无需任何设备辅助，模具静置自然降温。核心优势是模具整体温度均匀，热应力极小，几乎无翘曲变形风险，能最大程度保障产品尺寸精度。核心短板是冷却周期长，生产产能低。主要适配高精度、薄壁、小批量定制类滚塑制品。

2、强制风冷

行业最常用的冷却方式，通过风机强制送风降温，冷却效率远高于自然冷却。实操核心难点在于送风均匀性：单一方向吹风会导致模具迎风面、背风面冷却温差可达20-30℃，直接引发制品翘曲变形。优化方案为多角度布置风机，或在冷却初期降低模具旋转速度，保障制品各面均匀受风降温。

3、喷雾冷却

通过水雾喷淋模具，利用水分蒸发快速带走热量，冷却效率优于强制风冷。核心弊端是易产生局部冷点，水雾附着不均会造成模具局部温差可达20-30℃，成为产品受力薄弱点。行业最优实操方案为采用脉冲式喷雾模式，间歇性降温，避免温度骤降，缩小整体温差。

4、浸没式水冷

将模具整体浸入水中冷却，是四种方式中冷却速度最快的工艺。但适配性极差，一方面温度急剧温差会造成制品内外收缩不同步，大量残余应力被锁在材料内部；另一方面水渍可能溅及旋转机构，加速锈蚀。仅适用于超大批量薄壁标准件，绝大多数滚塑制品生产不推荐使用。

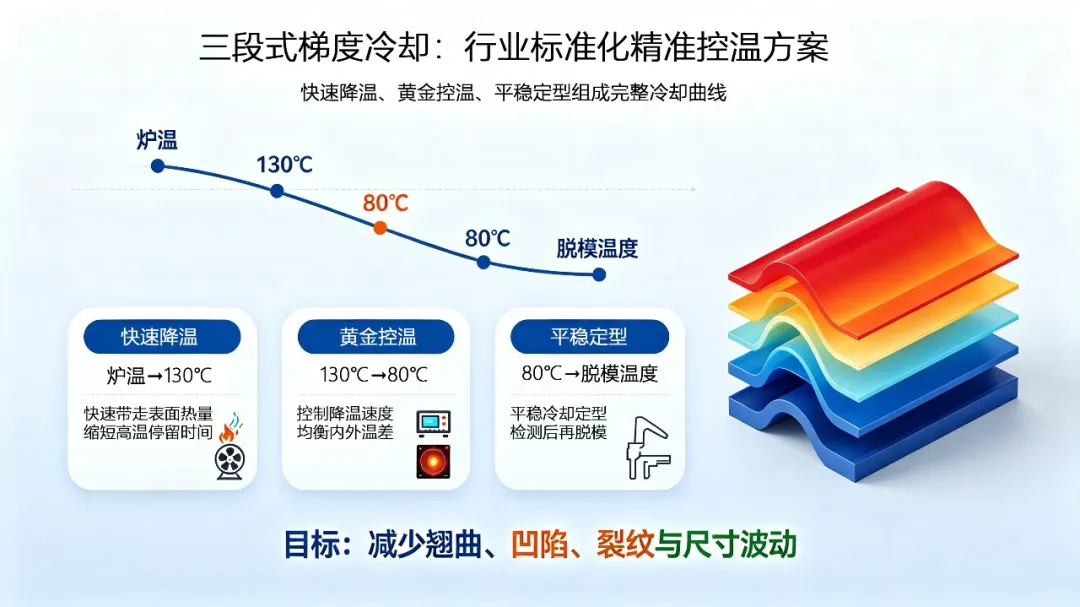

三、三段式梯度冷却：行业标准化精准控温方案

传统粗放式“全程匀速冷却”工艺，极易引发产品应力不均、变形、韧性不足等问题。行业成熟的标准化方案为三段式梯度冷却工艺，分温区精准管控，兼顾生产效率与产品品质：

第一段：快速降温区（炉温→130℃），此温度区间内，塑料熔体黏度低、可塑性强，快速降温不会产生残余内应力。可采用强风冷、低流量喷雾快速降温，有效压缩生产周期，提升产能。

第二段：精准控温黄金区（130℃→80℃，聚乙烯在110-120℃区间结晶最活跃）这是滚塑冷却工艺的核心关键区间，也是聚合物结晶最活跃的阶段，冷却速率直接决定产品结晶结构、刚性、韧性及尺寸稳定性。冷却速率过快，分子链来不及充分规整，结晶不充分，制品刚性不足；冷却速率持续过慢，则易形成粗大球晶，降低材料抗冲击韧性。实操中需切换为温和冷却模式，降低风量、停止强喷雾，稳定降温速率，保证结晶均匀规整。

第三段：平稳定型降温区（80℃→脱模温度）

80℃以下塑料基本完成固化结晶，性能不再发生明显变化。此阶段核心目标是平稳降温至安全脱模温度（70℃以下），可采用自然冷却或低速风冷，杜绝高温脱模导致的应力释放、产品变形、尺寸偏移等问题。

温度检测实操方案

模具旋转会干扰腔内传感器检测，外壁测温存在温差滞后。行业通用落地方法：在模具外壁对称安装热电偶，提前标定内外温差对应数据，通过外壁温度精准反推腔内温度，精准把控各阶段冷却节奏。

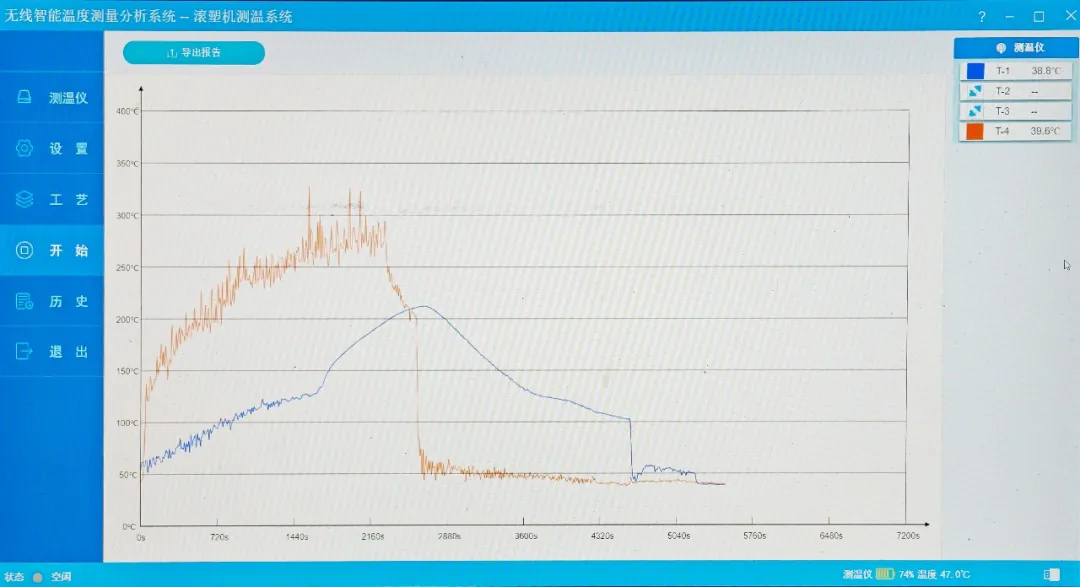

而旭日滚塑突破行业常规测温局限，自研搭载模内精准测温技术，可直接在模具型腔内部实时采集核心成型温度，无需温差换算、无数据滞后，全程精准捕捉各温区降温节奏，真实还原制品冷却全过程温度变化。

四、工艺联动：冷却与全流程参数的适配逻辑

冷却工艺并非独立工序，必须与模具结构、加热节奏、生产环境、脱模标准深度联动，系统化调整，才能实现稳定量产：

1、模具结构适配（前置规划）：厚壁、异形、加强筋复杂模具散热慢，在产品设计、模具开发阶段，就需提前规划冷却路径，预留降温余量，避免后期量产出现结构性温差缺陷。

2、冷热周期平衡：行业最优加热与冷却时间比例为1:1.2-1:1.5。冷却节奏偏慢，尺寸稳定性更好，但会压缩产能；冷却过快提效，易牺牲韧性与稳定性，需根据产品精度、性能需求平衡取舍。

3、环境条件适配：南方夏季高温高湿环境会降低喷雾冷却换热效率，需适当延长冷却时长、调整喷雾间歇节奏，避免降温不充分导致的性能波动。

4、脱模温度红线管控：严格执行70℃以下脱模标准，脱模温度越高，应力释放越剧烈，变形、尺寸偏移风险成倍提升，严禁高温强行脱模。

精准控冷，是滚塑高品质生产的核心底气

滚塑行业素来有“重加热、轻冷却”的认知误区，事实上，加热保障制品成型，精细可控的冷却工艺，才是决定产品尺寸精度、力学性能、结构稳定性的关键，是拉开产品品质差距的核心所在。摒弃经验化粗放降温，采用标准化分段梯度控温，是滚塑生产提质、稳品、降废的重要核心。

深耕滚塑工艺二十余年，旭日滚塑深耕一线量产工艺迭代，搭建适配多品类、多工况的标准化梯度冷却管控体系，依托分段控温与动态工艺调校能力优化降温节奏、均衡全域温场，从源头规避变形、韧性不均、尺寸偏差等量产问题。

公司可承接大型、异形、高精度滚塑制品工艺调试、试样研发与批量定制，帮助客户稳定品质、降低生产损耗。

旭日滚塑持续打磨精细化生产工艺，欢迎业内交流探讨，可咨询试样定制与工厂实地考察。
