做滚塑的都有同感：明明原料没变、模具没变，做出来的产品却时不时出问题。不是表面起泡、内部空洞，就是冷却之后翘曲变形，厚薄不均匀，废品损耗居高不下。

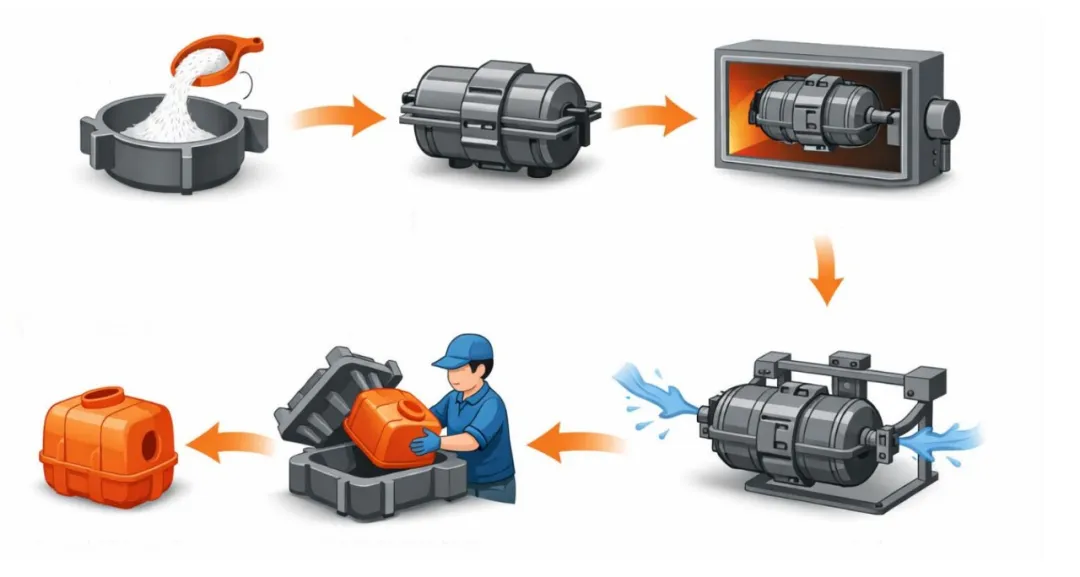

看似简单的中空塑料制品，其实背后包含加热、旋转、熔融、冷却等多道工序。相比注塑、吹塑，滚塑没有高压挤压，工艺参数更敏感，温度、转速、冷却节奏稍有偏差，就容易产生缺陷，出现质量问题。

其中，气泡/孔洞、壁厚不均、翘曲变形三类核心缺陷，占全部质量问题的65%以上。今天结合工厂实操经验，通俗解析三大缺陷形成原因，搭配落地可行的改善方案。

一、制品频繁出现气泡孔洞？核心原因一目了然

很多人以为气泡只是原料受潮，实际形成原因分为三类：

1、粉料裹挟空气：滚塑粉料在模具里翻滚加热，颗粒缝隙里藏着空气，熔体成型前无法排出，最终被封在塑料内部，形成均匀分布、直径＜0.5mm的微气泡。

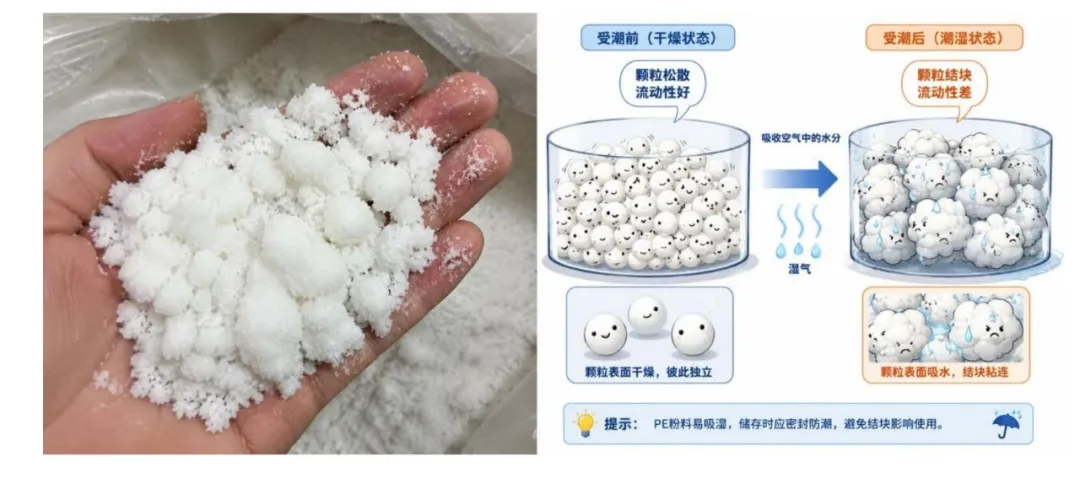

2、水分与助剂挥发：PE粉料一旦受潮，水分高温汽化，形成直径＞2mm的大气孔。行业有明确共识：PE滚塑粉料安全含水率需控制在0.02%以内；含水率超过0.05%时，气泡不良率直接暴涨三倍以上，量产难度极大。

3、物料高温降解：加热温度过高，聚乙烯分子链断裂，析出微量气体，形成密集针孔气泡，同时降低产品韧性。

如何简单避坑？

1、把控加热温度：HDPE适宜温度180-200℃，LLDPE为190-210℃；厚壁件可下调5-10℃避免过烧，薄壁件适当升温保证熔融充分；

2、加热时间不宜过长，遵循“完全熔融后短时保温”原则；

3、投产前70–80℃烘干2–4小时，严格控制粉料水分；

4、合理调整双轴转速比，让物料翻滚均匀，促进气体自然逸出；

5、壁厚10mm以上厚壁产品，熔融阶段配合真空除气，除泡效果显著。

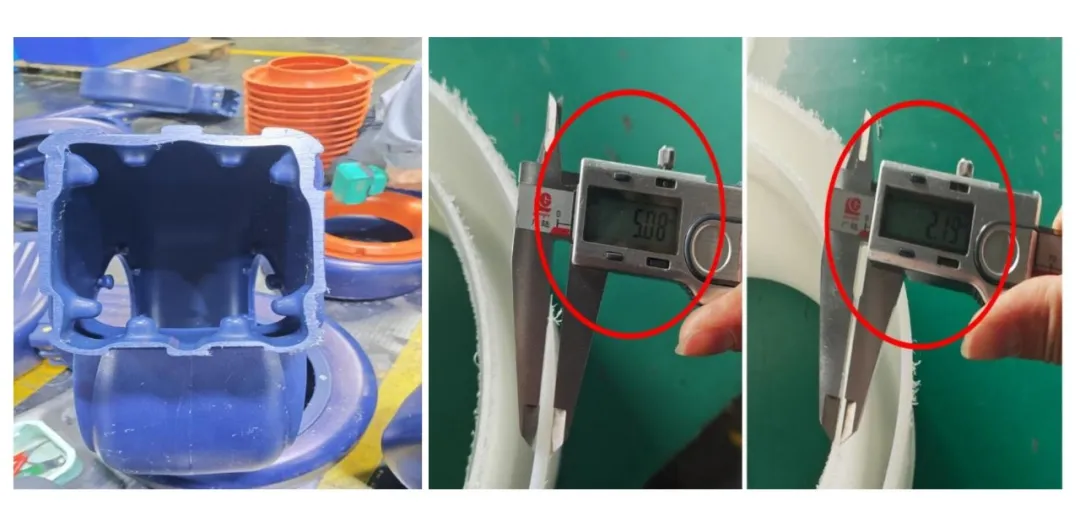

二、成品厚薄偏差严重？理清诱因轻松优化

壁厚不均是滚塑行业最普遍的通病，主要诱因集中在四点：

1、旋转速比不合理，物料流动不均衡，出现局部堆料、局部缺料；

2、模具受热不均，转角、凹凸位置导热差异大，熔融附着厚度参差不齐；

3、产品结构设计生硬，直角、深槽过多，粉料难以贴模；

4、熔融保温时间不足，熔体流动性差，无法铺满模具内壁。

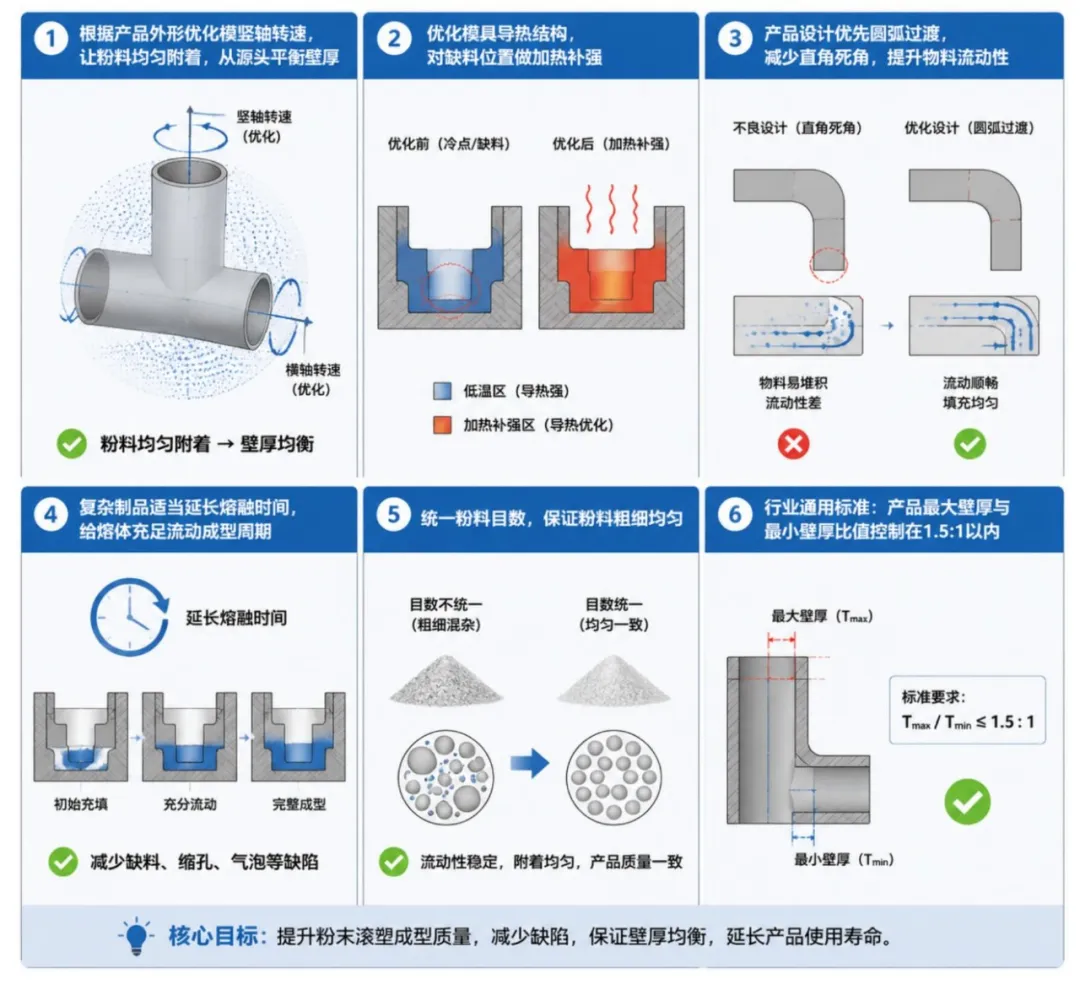

如何调整改善？

1、根据产品外形优化横竖轴转速，让粉料均匀附着，从源头平衡壁厚；

2、优化模具导热结构，对缺料位置做加热补强；

3、产品设计优先圆弧过渡，减少直角死角，提升物料流动性；

4、复杂制品适当延长熔融时间，给熔体充足流动成型周期；

5、统一粉料目数，保证粉料粗细均匀；

6、行业通用标准：产品最大壁厚与最小壁厚比值控制在1.5:1以内。

三、成品容易翘曲变形？根源在于收缩失衡

滚塑制品出现翘曲、扭曲、尺寸偏移，并非模具问题，核心原因是收缩不均匀。

塑料冷却过程中会自然收缩，制品不同位置散热速度不一致，收缩量产生差异，内部形成残余应力，脱模后应力释放，造成产品翘曲、凹陷、走样。

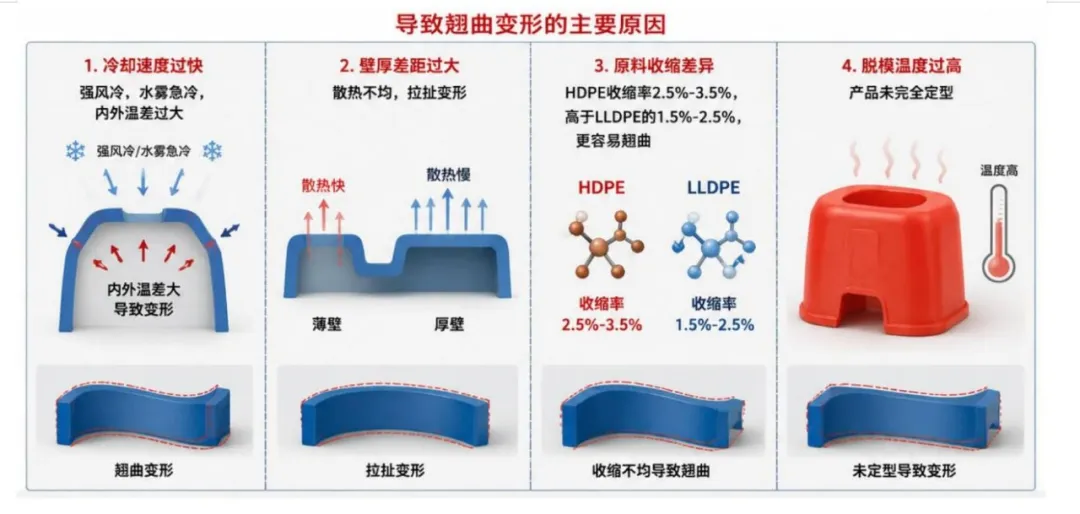

哪些情况最容易变形？

1、冷却速度过快，强风冷、水雾急冷，内外温差过大；

2、壁厚差距过大，散热不均，拉扯变形；

3、原料收缩差异：HDPE收缩率2.5%-3.5%，高于LLDPE的1.5%-2.5%，更容易翘曲；

4、脱模温度过高，产品未完全定型。

怎样解决变形？

1、采用分段梯度冷却：前期慢冷定型（降温速率5-8℃/min），温度降至100-120℃后适度加速，80-90℃区间脱模；

2、模具与产品设计尽量做到壁厚均匀，从结构上减少变形隐患；

3、外观精度要求高的产品，优先选用低收缩LLDPE原料；

4、大件制品脱模后使用定型夹具固定，完全冷却后再释放。

品质的底气，源于吃透滚塑每一处细节

世间工艺，贵在溯源求精。品质的底气，源于吃透滚塑每一处细节。

气泡、壁厚不均、翘曲变形，看似三类独立瑕疵，本质都是传热不均、收缩不均、物料流动不均造成。摸透成型规律，摒弃盲目凭经验调参，依靠标准化工艺管控，常规简单产品不良率可稳定控制在1%以内，复杂异形件也能压至3%以下，远优于行业平均水平。

做好滚塑，不仅要读懂成型原理，更要吃透产品设计、模具结构与设备调试的底层逻辑。

温岭市旭日滚塑深耕滚塑行业二十余年，打通滚塑设备、模具开发、制品定制全产业链。我们可承接各类滚塑设备、模具、制品定制，也可为客户提供工艺调试、缺陷整改等技术支持。

依托多年生产实操经验，我们从产品设计、模具优化到工艺调试全程把控，从源头减少成型缺陷，帮助客户降低废品损耗、稳定产品品质。

深耕滚塑，专注匠心。我们始终专注滚塑工艺沉淀与技术分享，欢迎行业同仁交流探讨，也欢迎有设备、模具、制品定制需求的朋友私信或评论区留言咨询，或实地考察交流。
